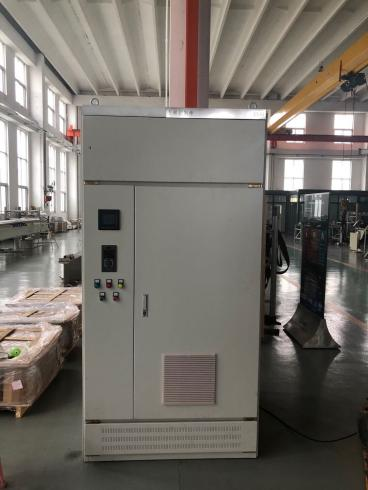

Tá anComh-Aireachta Rialaithe LeictreachIs feiste tiomnaithe é a rialaíonn tús agus stad aonad an chaidéil intumtha leictrigh (ESP), a dhéanann monatóireacht agus taifead ar a stádas oibriúcháin, agus go ndéanann sé cosaint as cumhacht go huathoibríoch nuair a tharlaíonn coinníollacha neamhghnácha le linn oibriú. Faoi láthair, úsáidtear ceithre chineál caibinéid rialaithe go coitianta: caibinéid rialaithe minicíochta cumhachta, caibinéid rialaithe tosaithe bog, caibinéid rialaithe minicíochta athróg íseal-voltais, agus caibinéid rialaithe minicíochta athróg meán-voltais.
Caighdeán Idirnáisiúnta: ISO 13628 , IEC 60034 , IEC 60529 , IEC 60947, IEC 60079
Caighdeán Náisiúnta: GB/T 16750 , GB/T 3797 , GB 4208 , GB/T 14048 , GB 7251.1
Caighdeán Tionscail: API RP 11S1 , API 14F
Caighdeán Fiontair: AT-ST-013
Cosaint Voltais Soláthair Cumhachta
Cosaint Reatha Trí Chéim
Cosaint Overload
Cosaint Underload
Cosaint Faoi-Voltais
Tús Moillithe
Múchadh Moillithe
Taifeadadh Reatha
| Samhail & Sonraíocht | Reatha Rátáilte (A) | Voltas Rátáil (V) | A (Leithead) × B (Doimhneacht) × H (Airde) |
| Rang 1.2kV | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| Rang 2.5kV | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| Rang 3kV | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| Rang 3.6kV | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| Samhail & Sonraíocht | Reatha Rátáilte (A) | Voltas Rátáil (V) | A (Leithead) × B (Doimhneacht) × H (Airde) |
| Rang 1.2kV | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| Rang 2.3kV | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● Airde: ≤2000m
● Teocht chomhthimpeallach:-30℃/-22℉ - +50℃/122℉
● Taise choibhneasta: ≤85%
● Saor ó shubstaintí inadhainte agus pléascacha, gáis creimneach don insliú, agus deannach seoltaí
● Suiteáilte in áiteanna saor ó chreathadh trom, le claonadh ingearach ≤ 5°
| Níl. | Ainm Paraiméadar | Sonraí |
| 1 | Voltas Ionchur Rátáilte | 380 V – 480 V±10%,3P 380 V – 480 V ±10%, 3 phas |
| 2 | Minicíocht Ionchur Rátáilte | 50Hz±10% |
| 3 | Minicíocht Aschuir | 0 - 120 Hz, inchoigeartaithe |
| 4 | Taifeach Minicíochta Aschuir | 0.01Hz |
| 5 | Voltas Soláthar Cumhachta a Rialú | AC220V |
| 6 | Cumhacht Aschuir Rátáilte | 110 kW–630kW |
| 7 | Aschur Reatha Reatha | 215A–1188A |
| 8 | Raon Voltas Aschuir | 0 - Voltas Ionchur |
| 9 | Cineál ceartaitheoir | 6 - ceartaitheoir dé-óid bíge |
| 10 | Cineál trasraitheora Inverter | IGBT |
| 11 | Comhéadan Cumarsáide Seachtraí | RS485, RS232 |
| 12 | Múnla Cumarsáide Seachtraí | Cábla |
| 13 | Feidhm Chosanta | Ró-ualach, underload, ciorcad gearr, caillteanas céime, ró-teocht |
| 14 | Modh Fuarú | Fuarú aer éigean |
| 15 | Fachtóir Cumhachta Ionchuir | 0.98 |
| 16 | Éifeachtúlacht | ＞98% |
| 17 | Scagaire Aschuir | Tonn sín |
| 18 | Timthriall Dleachta Rátáilte | Leanúnach |
| 19 | Grád IP / Grád Cosanta | IP23 |
| 20 | Cumas Overload | chasmhóiminte rátáil 150%, fad 60 s |
| 21 | Teocht Chomhthimpeallach Oibriúcháin | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Teocht Stórála / Iompair | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Taise Chomhthimpeallach | ≤95% (ag +20 ℃), neamh-chomhdhlúthú |
| 24 | Airde Suiteáil | ≤1000m, tá gá le deorating má sháraítear é |
| 25 | Taobh Ionchuir Comhpháirt Armónach | H5=36%,H7=17.8%,H11=8.1%,H13=5.3% |
| 26 | Ábhar Armónach Taobh Ionchuir | ＜5% |
| 27 | Mód Rialaithe | Ilphointe V/F, veicteoir V/F |
| 28 | Mód Sreangaithe Inlet & Asraon | Barr isteach & barr amach, bun isteach & bun amach |
| Níl. | Ainm Paraiméadar | Sonraí |
| 1 | Voltas Ionchur Rátáilte | 380 V – 690 V ±10%, 3 phas |
| 2 | Minicíocht Ionchur Rátáilte | 50Hz±10% |
| 3 | Minicíocht Aschuir | 0 - 120 Hz, inchoigeartaithe |
| 4 | Taifeach Minicíochta Aschuir | 0.01 Hz |
| 5 | Voltas Soláthar Cumhachta a Rialú | AC 220 V |
| 6 | Cumhacht Aschuir Rátáilte | 110 kW–900 kW |
| 7 | Aschur Reatha Reatha | 202 A–1535 A |
| 8 | Raon Voltas Aschuir | 0 - Voltas Ionchur |
| 9 | Cineál ceartaitheoir | IGBT |
| 10 | Cineál trasraitheora Inverter | IGBT |
| 11 | Comhéadan Cumarsáide Seachtraí | RS485, RS232 |
| 12 | Mód Cumarsáide Seachtraí | Snáithín snáthoptaice |
| 13 | Feidhm Chosanta | Ró-ualach, Underload, Ciorcad gearr, caillteanas céime, ró-teocht |
| 14 | Modh Fuarú | Fuarú aer éigean |
| 15 | Fachtóir Cumhachta Ionchuir | 0.98 |
| 16 | Éifeachtúlacht | ＞98% |
| 17 | Scagaire Aschuir | Tonn sín |
| 18 | Timthriall Dleachta Rátáilte | Leanúnach |
| 19 | Grád IP / Grád Cosanta | IP23 |
| 20 | Cumas Overload | chasmhóiminte rátáil 150%, fad 60 s |
| 21 | Teocht Chomhthimpeallach Oibriúcháin | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Teocht Stórála / Iompair | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Taise Chomhthimpeallach | ≤95% (ag +20 ℃), neamh-chomhdhlúthú |
| 24 | Airde Suiteáil | ≤1000 m; derating ag teastáil má sháraítear é |
| 25 | Taobh Ionchuir Comhpháirt Armónach | 4% |
| 26 | Ábhar Armónach Taobh Ionchuir | ＜5% |
| 27 | Mód Rialaithe | Ilphointe V/F, veicteoir V/F |
| 28 | Mód Sreangaithe Inlet & Asraon | Barr isteach & barr amach, bun isteach & bun amach |
| Níl. | Ainm Paraiméadar | Sonraí |
| 1 | Voltas Ionchur Rátáilte | 0.6 KV -2.6 KV±10% |
| 2 | Minicíocht Ionchur Rátáilte | 50 Hz ± 10% |
| 3 | Minicíocht Aschuir | 0 - 120 Hz, inchoigeartaithe |
| 4 | Taifeach Minicíochta Aschuir | 0.01 Hz |
| 5 | Voltas Soláthar Cumhachta a Rialú | AC 220 V |
| 6 | Cumas Rátáilte | 45 kVA–300kVA |
| 7 | Modh Fuarú | Fuarú aer éigean |
| 8 | Fachtóir Cumhachta Ionchuir | Os cionn 0.98 ag > ualach 20%. |
| 9 | Timthriall Dleachta Rátáilte | Leanúnach |
| 10 | Grád IP / Grád Cosanta | IP20 |
| 11 | Cumas Overload | 120% ar feadh 1 uair an chloig, 150% ar feadh 1 nóiméad |
| 12 | Teocht Chomhthimpeallach Oibriúcháin | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Teocht Stórála / Iompair | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Taise Chomhthimpeallach | ≤90% (ag +20 ℃), neamh-chomhdhlúthú |
| 15 | Airde Suiteáil | ≤1000 m; derating ag teastáil má sháraítear é |
● Ní rachaidh airde thar 1000 m; tá gá le derating má sháraíonn an airde 1000 m.
● Teocht chomhthimpeallach oibriúcháin: -5 ℃ go +40 ℃, teocht an meán laethúil nach mó ná +35 ℃, athrú teochta comhthimpeallach nach mó ná 5 ℃ / h. Má sháraíonn an teocht chomhthimpeallach an raon incheadaithe, beidh trealamh aerchóirithe iomchuí feistithe.
● Uas-taise choibhneasta an aeir chomhthimpeallaigh: ≤ 90% (ag 20 ℃); ≤ 50% ag +40 ℃.
● Beidh an bonn suiteála saor ó chreathadh agus turraing mhór, agus ní bheidh claonadh ingearach níos mó ná 5%.
• Beidh an timpeallacht oibriúcháin saor ó dheannach seoltaí nó pléascach, agus saor ó gháis nó gal a chreimeann miotail nó a dhéanann damáiste don insliú.
● Ní rachaidh luaineacht leanúnach voltais an tsoláthair chumhachta ionchuir AC thar ±10% den luach rátáilte.
● Raon luaineachta minicíochta na heangaí cumhachta AC: 45 Hz–55 Hz, agus ráta athraithe minicíochta nach mó ná ±1% in aghaidh an tsoicind.
● Le húsáid laistigh ach amháin le dea-aeráil; ≥ 700 mm a bheidh sna glanspáis os cionn na feiste agus timpeall air.
● Atá feistithe le cosaintí lena n-áirítear overvoltage, undervoltage, overcurrent, caillteanas chéim agus ciorcad gearr.
● Feistithe le taispeáint LED chun sruth aschuir, voltas, minicíocht, etc.
● Is féidir paraiméadair an chórais a shocrú tríd an eochaircheap.
● Is féidir leis oibriú i mód minicíochta athraitheach agus modh minicíochta cumhachta araon.
● Faoi oibríocht minicíochta athraitheach, is féidir leis an modh oibre a bheith láimhe nó uathoibríoch.
● Is féidir am tosaithe agus minicíocht oibriúcháin a shocrú go treallach.
C1: Cén trealamh a úsáidtear go príomha le haghaidh Comh-Aireachta Rialaithe Leictreach Tiomána Luas Inathraithe?
A1: Is trealamh tacaíochta speisialta é an Comh-Aireachta um Rialú Luas Athraitheach seo do gach cineál caidéil intumtha, mar shampla caidéil ardteochta, caidéil tobair dhomhain agus caidéil iontógáil abhann. Oireann sé seachadadh uisce oilfield, soláthar uisce tobar domhain agus tionscadail ionghabhála uisce abhann.
C2: Cad iad na buntáistí lárnacha a bhaineann le rialú comhshó minicíochta i gcomparáid le rialú luas seasta traidisiúnta?
A2: I gcomparáid le boscaí rialaithe seasta-luas traidisiúnta, anComh-Aireachta Rialaithe Leictreach Tiomántán Luas Athraitheachis féidir leis an luas caidéil a choigeartú go saor de réir mar is gá. Sábhálann sé níos mó fuinnimh, laghdaítear caitheamh trealaimh le tosú bog, agus tá cosaint iomlán sábháilteachta aige, rud a fhágann go bhfuil oibriú caidéil níos cobhsaí, sábháilte agus coigilte cumhachta.
C3: An féidir leis an gcomh-aireachta rialaithe seo oiriúnú do thimpeallachtaí crua oibre lasmuigh?
A3: Tá. Glacann an Comh-Aireachta Rialaithe Leictreach seo sliogán tionsclaíoch séalaithe agus páirteanna inmheánacha ardchaighdeáin. Tá sé dustproof, uiscedhíonach agus frith-chur isteach, agus is féidir oibriú go cobhsaí i dtimpeallachtaí tais, deannaigh agus lasmuigh do oilfield, uisce tobair agus tionscadail iontógáil uisce abhann.

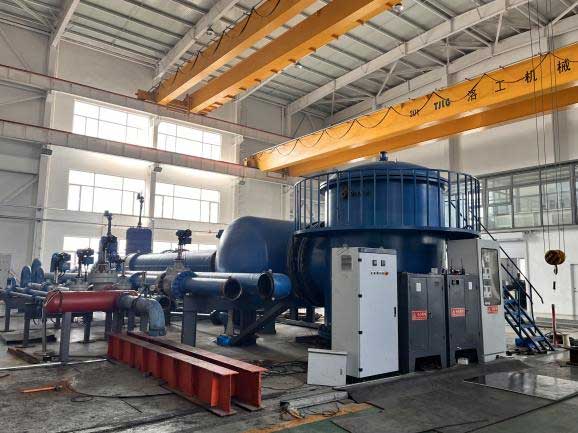

Leanaimid rialú cáilíochta dian do gach Comh-Aireachta Rialaithe Leictreach Tiomántán Luas Athraitheach. Difriúil ó ghnáth-iniúchadh aonpháirteach, déantar tástáil ar ár gcaibinéid go léir le tacair caidéil intumtha comhoiriúnaithe sula seachadadh. Gabhann gach trealamh tástáil reatha iomlán, tástáil coigeartaithe luais agus tástáil insamhalta ualaigh. Cinntíonn an fíor-thástáil meaitseála caidéil seo comhordú foirfe idir an comh-aireachta agus an caidéal. Ní sheachadtar na táirgí go léir ach amháin tar éis an tástáil meaitseála iomlán a rith, chun oibriú réimse cobhsaí agus iontaofa a ráthú.
Tá taithí shaibhir againn maidir le trealamh rialaithe caidéil intumtha a fhorbairt agus a tháirgeadh. Déantar tástáil dhian ar gach táirge Comh-Aireachta Rialaithe Leictreach Luas Athróg, le cáilíocht chobhsaí agus ráta íseal teip. Tacaímid le paraiméadair agus feidhmeanna saincheaptha chun caidéil agus coinníollacha oibre éagsúla a fheistiú. Soláthraímid comhairliúchán réamh-díolacháin iomlán, treoir ar an láthair agus seirbhísí cothabhála iar-díolacháin. Díoltar ár gcuid táirgí ar fud an domhain, ag freastal ar thionscadail éagsúla oilfield, tobair uisce agus iontógáil uisce abhann le réitigh rialaithe atá éifeachtach ó thaobh costais agus cobhsaí.
